ملخص:

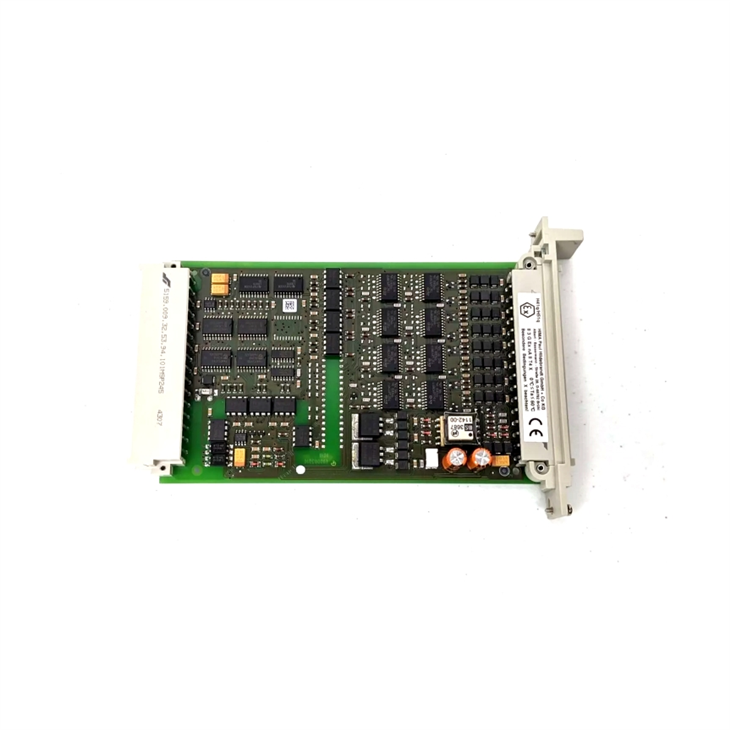

Hima F 3330 وحدة الإخراج من ثماني قنوات هي وحدة متعلقة بالسلامة مع ميزات فريدة. إنه يحتوي على إمكانات قوية للتحكم في الحمل ويمكنه التعامل مع الأحمال المقاومة أو الاستقرائية بحد أقصى قدرها 500 مللي أمبير (الطاقة حتى 12 واط) ، ويمكنها أيضًا التعامل مع اتصالات حمل المصباح التي تصل إلى 4 واط. تحتوي الوحدة النمطية على وظائف حماية متعددة ، مثل حماية الدائرة القصيرة ، والتي يمكنها تحمل التيارات القصيرة التي تصل إلى 500 مللي أمبير لضمان أمان الوسيط خلال الدوائر القصيرة ؛ تحقيق العزلة الآمنة بين دوائر المدخلات والمخرجات لتجنب التداخل وتوصيل الخطأ بشكل فعال بين الدوائر المختلفة ؛ وتتجول تلقائيًا عندما يكون جهد مزود الطاقة أقل من 16 فولت لمنع فشل النظام الناجم عن عدم كفاية الجهد.
المزايا والميزات:
- إمكانية التحكم القوية في الحمل: يمكن أن تتحكم في الأحمال المقاومة أو الاستقرائية بحد أقصى من 500 مللي أمبير (الطاقة حتى 12 واط) ، ويمكن أيضًا التعامل مع اتصالات تحميل المصباح حتى 4 W.
- وظائف حماية متعددة
- مع حماية الدائرة القصيرة ، يمكن أن تصمد أمام التيار القصيرة التي تصل إلى 500 مللي أمبير لضمان سلامة الوحدة النمطية في حالة دائرة قصيرة.
- يوفر عزلًا آمنًا بين دوائر المدخلات والإخراج لتجنب التداخل وانتشار الصدع بشكل فعال بين الدوائر المختلفة.
- عندما ينخفض جهد مزود الطاقة إلى أقل من 16 فولت ، ستستقل الوحدة تلقائيًا لمنع فشل النظام الناجم عن عدم كفاية الجهد.
- آلية اختبار مثالية
- مع وظيفة استعراض إشارة الإخراج ، يمكن أن تكتشف ما إذا كانت إشارة الإخراج طبيعية. يكون صحيحًا عندما يكون الجهد الإشارة 0 أقل من أو يساوي 6.5 فولت. قد يكون هناك خطأ يتجاوز هذه العتبة.
- من خلال اختبار موضع الخطوة ، تأكد من عدم وجود تدخل وسلوك غير طبيعي بين المخرجات.
- قم بإجراء اختبار سعة التبديل للتأكد من أن الوحدة النمطية يمكنها إجراء عمليات التبديل بشكل طبيعي دون فشل.
- انخفاض تسرب وإخراج مستقر: عند إيقاف الإخراج ، فإن الحد الأقصى لتيار التسرب هو 350 µA فقط ؛ في حالة إعادة التعيين ، يكون جهد الخرج أقل من أو يساوي 1.5 فولت ، مما يضمن الإخراج.
- المعلمات الكهربائية المعقولة: تكون نقطة تشغيل حماية الدائرة القصيرة بين 0. 75 A و 1.5 A ، الحد الأقصى لانخفاض الجهد الداخلي هو 2 فولت تحت 500 مللي أمبير ، ومقاومة الخط الكلي (الإدخال + الإخراج) لا يزيد عن 11 أوم ، مما يضمن العملية العادية للوحدة في ظل شروط حمولة مختلفة.
تحديد
مواصفات تحميل
الحمل المقاوم أو الاستقرائي: الحد الأقصى 500 مللي أمبير (12 واط)
تحميل المصباح: الحد الأقصى 4 واط
مواصفات الحماية
حماية دائرة قصيرة: يمكن الصمود الصمود الحد الأقصى لتيار الدائرة القصير القصير الذي يبلغ 500 مللي أمبير
العزلة الآمنة: يوفر عزلًا آمنًا بين دوائر المدخلات والمخرجات
تعثر الجهد السفلي: رحلات عندما ينخفض جهد الإمداد إلى أقل من 16 فولت
مواصفات الاختبار
قراءة إشارة الإخراج - مرة أخرى: القراءة - ظهر إشارة 0
مدة إشارة الاختبار: الحد الأقصى 200 µs
المواصفات المميزة للإخراج
تيار تسرب الإخراج: الحد الأقصى 350 µA عندما يكون الإخراج مطفئًا
جهد الخرج (حالة إعادة الضبط): أقل من أو يساوي 1.5 فولت
نقطة تشغيل لحماية الدائرة القصيرة: 0. 75 a - 1. 5 a
انخفاض الجهد الداخلي الأقصى (تحت 500 مللي أمبير): 2 V
مواصفات أخرى
مقاومة الخط المقبولة: مقاومة الخط الكلي (إدخال + إخراج) أقل من أو تساوي 11 أوم
متطلبات المساحة للتثبيت: 4 TE (العرض)
مواصفات الطاقة
جهد التشغيل: 5 فولت دي سي أو 24 فولت العاصمة
الاستهلاك الحالي: 110 مللي أمبير في 5 فولت العاصمة ؛ 180 مللي أمبير في 24 فولت العاصمة (بما في ذلك الحمل الإضافي)
