ملخص:
تتكون وحدة ABB IMDSO14 الرقمية (DSO) من لوحة دوائر مطبوعة (PCB) تتناسب مع فتحة واحدة من وحدة تثبيت الوحدة النمطية (MMU). تم تصميم الوحدة لتوفير 16 إشارات إخراج رقمية للتحكم في جهاز الحقل في أنظمة التحكم في العملية. ميزاتها رائعة ، استنادًا إلى تصميم ثنائي الفينيل متعدد الكلور ، ويتم إنشاء إشارات الإخراج الرقمية الـ 16 بواسطة دوائر الحالة الصلبة على متن الطائرة ، والتي يمكن أن تحقق التبديل الرقمي أو إيقاف تشغيلها. يتم عزل المخرجات الـ 12 عن بعضها البعض لضمان تشغيل الإشارات المستقلة ، ويشترك الزوجان الآخران من المخرجات في الخط الإيجابي.
المزايا والميزات:
- تصميم ثنائي الفينيل متعدد الكلور:تم تصميم وحدة DSO على لوحة دوائر مطبوعة (PCB) تحتوي على دوائر الحالة الصلبة المسؤولة عن إنشاء إشارات الإخراج الرقمية الـ 16.
- 16 مخرجات رقمية:يتم توفير هذه الإشارات بواسطة دوائر الحالة الصلبة على اللوحة ، والتي يمكن أن تكون أو إيقافها (التبديل الرقمي).
- عزل:12 مخرجات معزولة عن بعضها البعض ، مما يضمن أن كل إشارة تعمل بشكل مستقل. يتشترك اثنين من الأزواج المتبقية من المخرجات في خطوط إيجابية شائعة.

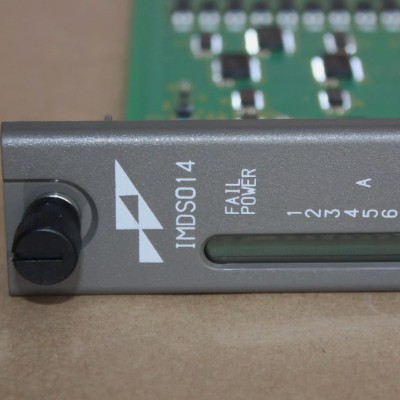

- اللوحة الوجه والمصابيح:يتم تأمين الوحدة النمطية إلى MMU بواسطة اثنين من البراغي الأسيرة على لوحة الوجه. تساعد هذه البراغي على تثبيت الوحدة النمطية داخل الوحدة بشكل آمن. تشير المصابيح العلوية للوحة الأمامية (الأحمر والأخضر) إلى حالة تشغيل الوحدة النمطية (سواء كانت تعمل بشكل صحيح أو تواجه مشكلة). يتم تجميع 16 لوحة أمامية أقل في المجموعة A والمجموعة B ، وهي تعرض الحالة على أو خارج كل قناة مخرجات 16 ، وتوفير ردود الفعل في الوقت الفعلي على أداء MODULE.
الموصلات وتوزيع الطاقة:
تحتوي وحدة الإخراج الرقمي IMDSO14 (DSO) على ثلاثة موصلات حافة البطاقة التي توفر الاتصالات الخارجية اللازمة لاتصالات الطاقة والإشارة:
P1:يتصل بـ Logic Power (+5 VDC) الذي يعمل على تشغيل الدوائر الداخلية للوحدة النمطية.
P2:يربط الوحدة النمطية بحافلة I/O Expander ، مما يتيح الاتصال بوحدة التحكم وتمكين الوحدة النمطية لتلقي الأوامر أو البيانات.
P3:يخرج الإشارات الرقمية من خلال الكبل الذي يتصل بوحدة الإنهاء (TU) أو وحدة الإنهاء (TM). وحدات الإنهاء هذه مسؤولة عن توصيل الوحدة الجسدية بأسلاك الحقل.
وحدات الأسلاك والإنهاء الميدانية:توفر وحدة الإنهاء (TU) أو وحدة الإنهاء (TM) نقاط الاتصال المادية (المحطات) للأسلاك الميدانية. تسمح نقاط الأسلاك هذه بتوجيه إشارات الإخراج الرقمية إلى الأجهزة الميدانية المناسبة ، مثل الصمامات أو المحركات أو المرحلات.
مواصفة:
|
المعلمة |
تفاصيل |
|
متطلبات الطاقة - الجهد |
5 VDC (± 5 ٪) |
|
متطلبات الطاقة - الحالية |
275 مللي أمبير (نموذجي) ، 370 مللي أمبير (الحد الأقصى) |
|
متطلبات الطاقة - التبديد (المنطق فقط) |
1.375 واط (نموذجي) ، 1.850 واط (الحد الأقصى) |
|
فئة الجهد الزائد على المخرجات |
II ، لكل IEC 1010-1 |
|
المخرجات |
16 الرقمية |
|
تحميل الجهد |
24 VDC ، 48 VDC |
|
تحميل تيار (الحد الأقصى) |
250 مللي أمبير (24 VDC) ، 125 مللي أمبير (48 VDC) |
|
خارج تسرب تيار (الحد الأقصى) |
10 µA في 70 درجة (158 درجة واو) |
|
على انخفاض الجهد (الحد الأقصى) |
2 V في 70 درجة (158 درجة واو) |
|
الاستهلاك الحالي |
150 مللي أمبير (نموذجي) ، 250 مللي أمبير (الحد الأقصى) لكل خرج عند 24 VDC |
